VÁLVULAS SUBSEA TOTALMENTE INTEGRADAS Y UN SISTEMA DE CONTROL DE MOVIMIENTO PARA UN PROYECTO MINERO EN SUDAMÉRICA

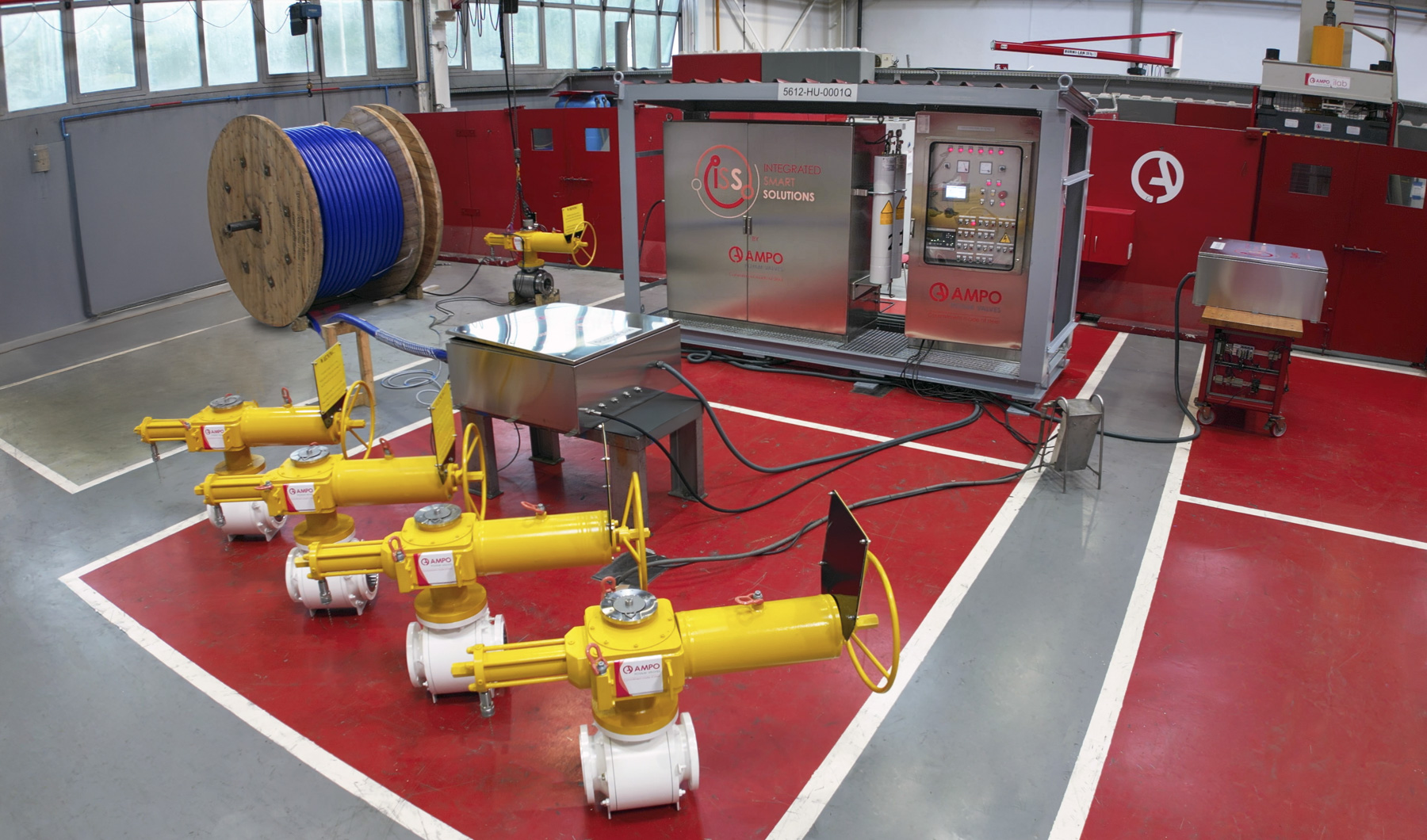

AMPO POYAM VALVES ha completado con éxito el suministro de un sistema de válvulas subsea totalmente integradas para una destacada empresa en Sudamérica. Este completo sistema ISS (Integrated Smart Solutions) permite el paso de aire comprimido bajo el mar, frente a la costa, y fue diseñado, fabricado, ensamblado y probado en Idiazabal para cumplir con los exigentes requisitos del cliente.

El sistema incluye:

• Elementos finales: seis válvulas de bola subsea de alto valor tecnológico, instaladas a 365 metros de la costa y 25 metros bajo el nivel del mar, accionadas mediante actuadores hidráulicos.
• SUTU (Subsea Umbilical Termination Unit) y conector submarino: garantizan las interconexiones eléctricas bajo el mar.
• Umbilicales: Dos conexiones submarinas de 365 metros de longitud, con líneas hidráulicas y cables eléctricos que enlazan los elementos finales con la unidad hidráulica (HPU) y el panel de control
• JB (Cajas de conexión): unidades en tierra para las interconexiones eléctricas e hidráulicas.
• HPU (Hydraulic Power Unit): Alimenta los actuadores de las válvulas mediante un sistema redundante compuesto por dos motobombas y dos acumuladores, diseñado para accionar las válvulas en un máximo de seis segundos.
• Sistema de Control Redundante (RCS): Monitoriza el volumen de aceite, la presión, la temperatura, el arranque y parada de los motores, y las electroválvulas que controlan los actuadores hidráulicos. Totalmente integrado con la sala de control del cliente mediante TCP/IP, permite la operación remota de las válvulas subsea.

Instalado en una zona sísmica, tanto la unidad HPU como el panel de control y las estructuras de soporte fueron reforzados con un diseño estructural especial que garantiza un funcionamiento seguro y fiable incluso en condiciones extremas.

El sistema ofrece tres modos de operación: control remoto desde la sala de control del cliente, operación local desde el panel de control y modo manual.

Este logro pone de relieve la experiencia de AMPO en el desarrollo de soluciones ISS personalizadas, un auténtico ejemplo de cómo la inteligencia se aplica a las válvulas.
